HTSW-106-08-G-S-RA - Samtec Inc.

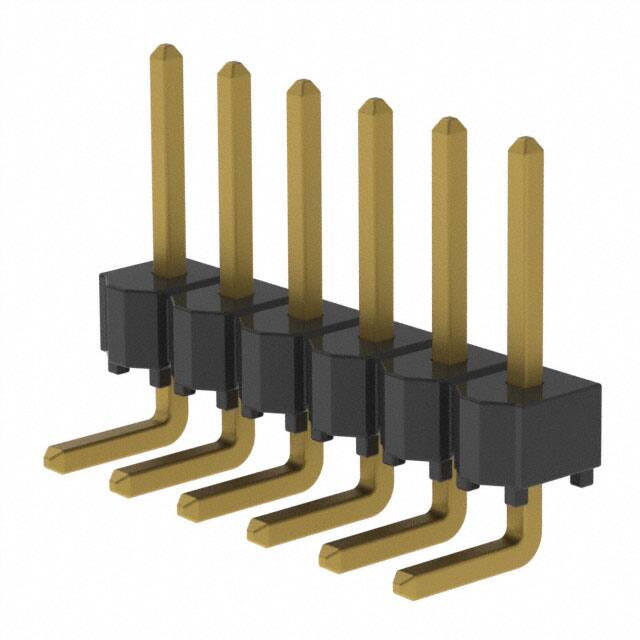

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-HTSW-106-08-G-S-RA

Hersteller Teil #: HTSW-106-08-G-S-RA

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC HTSW-106-08-G-S-RA Board-To-Board Connector, Right Angle, HTSW Series, 6 Contacts, Header, 2.54 mm, Through Hole

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

HTSW-106-08-G-S-RA Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Through Hole, Right Angle

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Gold

Contact Length-Mating

0.230 5.84mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Operating Temperature

-55°C~125°C

Packaging

Bulk

Series

HTSW

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Additional Feature

ROHS COMPLIANT

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

Varies by WireGAuge

Orientation

Right Angle

Depth

9.9mm

Insulation Height

0.122 3.10mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Insulation Color

Natural

Number of Conductors

ONE

Reference Standard

UL, CSA

Reliability

COMMERCIAL

Contact Length - Post

0.090 2.29mm

Shrouding

Unshrouded

Number Of PCB Rows

Lead Pitch

2.54mm

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Body Breadth

0.098 inch

Max Voltage Rating (AC)

450V

Max Current Rating

7.6A

Dielectric Withstanding Voltage

500VAC V

Length

15.24mm

Contact Finish Thickness - Mating

10.0μin 0.25μm

Contact Finish Thickness - Post

3.00μin 0.076μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant
